当前位置:首页 > 产品展示 > 袋式过滤器系列 > 快开式袋式过滤器 > 快开多袋式过滤器

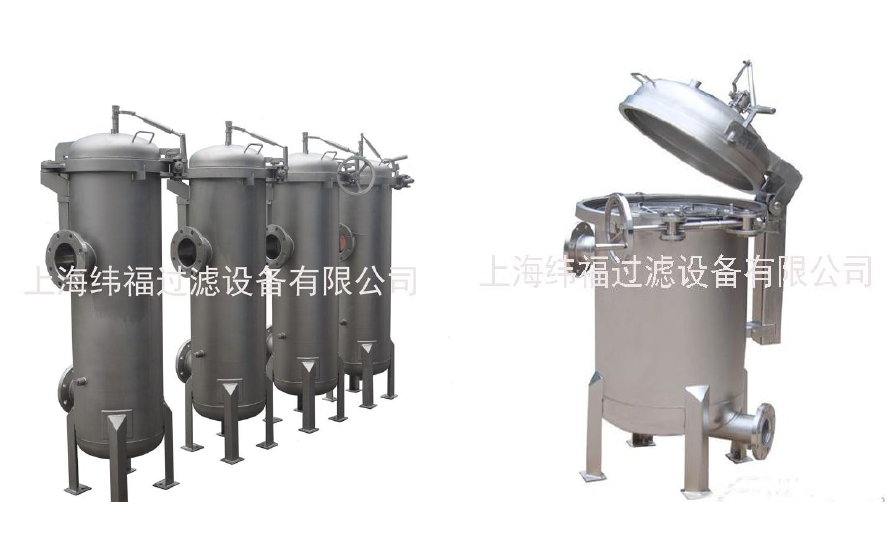

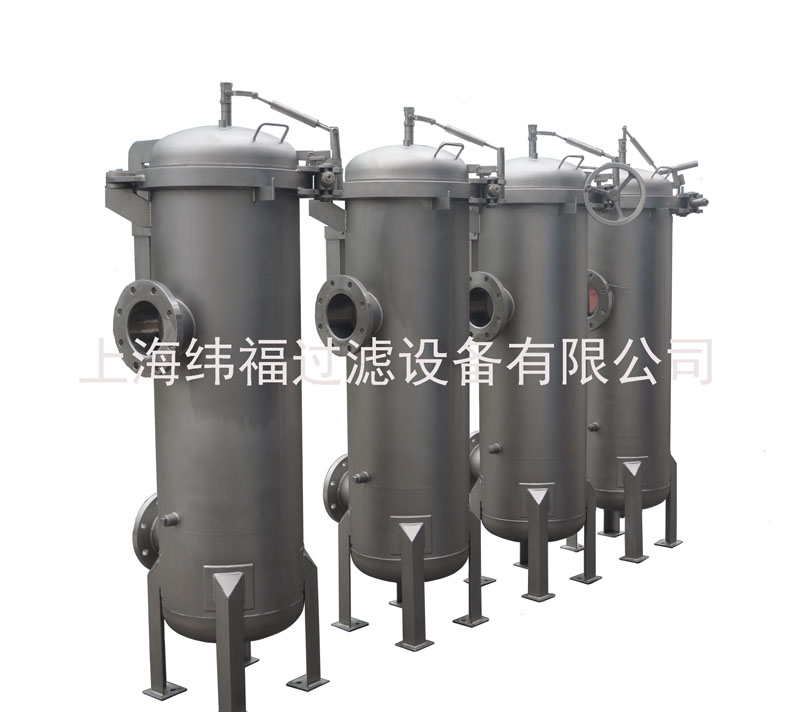

产品名称:快开多袋式过滤器

产品型号:

产品报价:¥面议

产品特点:快开多袋式过滤器,区别于传统的用螺栓固定的袋式过滤器。通过摇转快关传动轴就可以实现上盖的开启和关闭,而不用像传统螺栓固定的盖子一样,将十几个甚至几十个螺栓依次拧开或拧紧,来实现盖子的开启和关闭,十分方便快捷。

快开多袋式过滤器的详细资料:

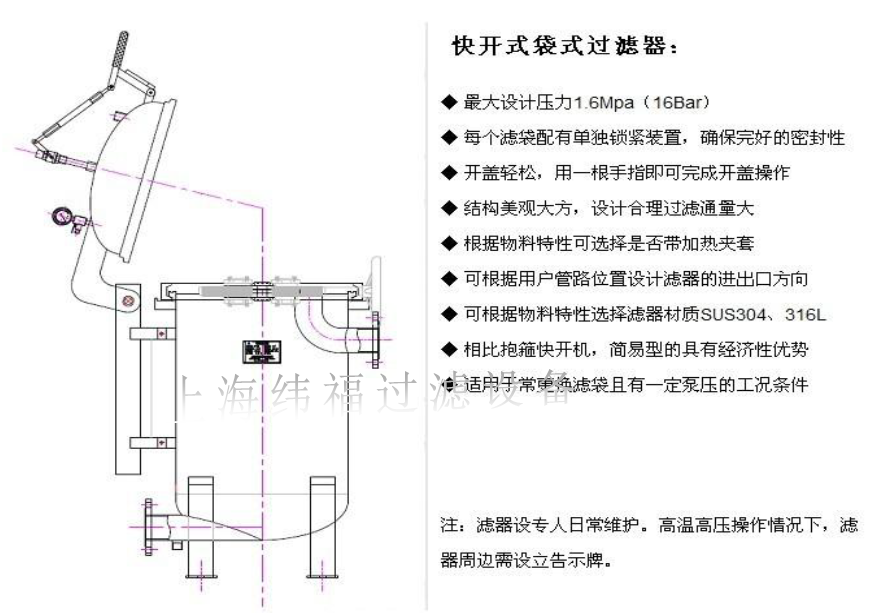

快开多袋式过滤器结构及工作原理:快开多袋过滤器在原来多袋机的基础上增加了快速开关机构及平衡机构,操作简单迅速。克服了以往普通多袋式过滤器换袋的繁琐,时间冗长问题。弹簧辅助的平衡机构使顶盖在0---105度任一角度停止,安全可靠。快速开关机构保证最简单、易用和安全的操作系统,将停机时间缩至最短、促进生产力及减低操作成本。特有的压环保证了滤袋的密封。独有的平衡机构使顶盖的开关轻而易举。设计紧凑,将液体的损失减至最少。

快开多袋式过滤器是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。

快开多袋式过滤器的设计优势

1、使用不锈钢松紧抱箍代替传统的吊环螺栓压紧装置,将过滤器顶盖开关时间缩短至半分钟以内,比普通袋式机节约了30-50倍的操作时间,大大提高了工作效率。
2、快开式过滤器最大耐压可达到1.2Mpa,设计压力值高于同类产品20%以上。
3、弹簧重力平衡装置替代了传统手动摇臂,令顶盖开启轻如无物,只需一根手指即可抬起顶盖上翻和放下。
4、顶盖开启角度105°,顶盖放下后有锁紧装置。合理的设计使滤器不会产生侧翻、倾倒或顶盖放下后不易扣上的现象。
5、每个滤袋都设计有单独的锁紧装置,确保滤袋和滤器之间完好的密封性。





快开多袋式过滤器操作及注意事项

本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。 泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。 过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。

快开多袋式过滤器主要用途

 油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等。

快开多袋式过滤器型号说明


WFDL-P1S:用于标准长度滤袋,过滤面积0.25m2。
WFDL-P2S:用于双倍标准长度滤袋,过滤面积0.5m2



型号

滤袋编号

滤袋数

过滤面积  (m2)

进出口经

(mm)

工作压力

(Mpa)

最大流量m2/h

(粘度=1厘泊)

WFDL-1P1S

1

1

0.25

φ50

0.5

20

WFDL-1P2S

2

1

0.5

φ50

0.5

40

WFDL-2P2S

2

2

1.0

φ50

0.5

70

WFDL-3P2S

2

3

1.5

φ50

0.5

100

WFDL-4P2S

2

4

2.0

φ100

0.5

140

WFDL-5P2S

2

5

2.5

φ150

0.5

175

WFDL-6P2S

2

6

3.0

φ200

0.5

210

WFDL-7P2S

2

7

3.5

φ200

0.5

245

WFDL-8P2S

2

8

4.0

φ250

0.5

280

WFDL-10P2S

2

10

5.0

φ250

0.5

350

WFDL-12P2S

2

12

6.0

φ300

0.5

420

WFDL-14P2S

2

14

7.0

φ300

0.5

490

WFDL-16P2S

2

16

8.0

φ300

0.5

560

WFDL-18P2S

2

18

9.0

φ350

0.5

630

WFDL-20P2S

2

20

10.0

φ350

0.5

700

WFDL-22P2S

2

22

11.0

φ350

0.5

770

WFDL-24P2S

2

24

12.0

φ350

0.5

840

* 最大流量是处理水时的参考值。实际值会因液体的粘度、杂质含量和压差的变化而不同。
